ZXF型固定锥形阀产品说明

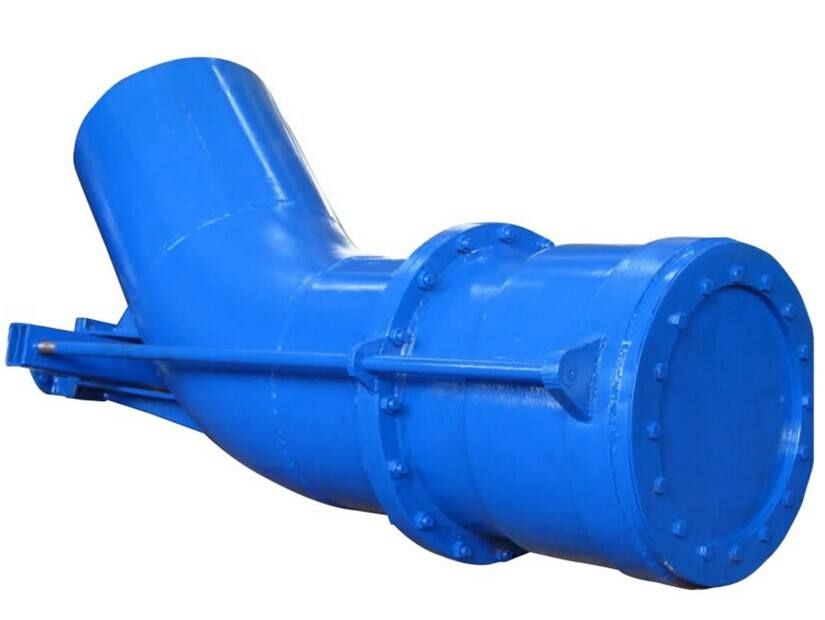

ZXF型固定锥形阀由埋设管、阀體、套筒、電动装置、丝杆、连杆等几个部份组成，其结构為外套筒形式，即阀體固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的。它广泛应用于水利、水電、水库等工程上。锥形阀的设计使得阀體内部流通顺畅，流量大而压降损耗小，在整个工作过程中不会产生气蚀和振动。在小流量时仍有很好的流量控制效果。锥形阀设在高压泄水管道的出口，具有圆筒形固定的阀壳，用4～6条平行水流方向的肋片把锥头成90°的锥體固定在阀壳上， 用一活动钢阀套套在锥體外面(或里面)， 阀套与锥體之间的环形空间用来泄流。用螺杆传动将阀套沿流向前后移动， 即可调节流量。全部开启时流量系数达0.85以上。锥形阀结构简单， 操作方便。锥形阀泄流时， 利用水与空气的摩擦和入水后在水中的漩涡进行消能， 故可不再设消能工。当几个锥形阀平行布置时其轴線间距不宜过小(例如不小于5倍阀壳直径D)，否则水流相互撞击，产生一股反射水流，若水流落入阀室将造成运行困难。其结构為外套筒形式，即阀體固定。它是采用丝杆螺母伸缩动作，带动外套筒上下动作，达到阀门的启闭目的。它广泛应用于水利、水電、水库等工程上

(長期以来，在工业和民用管道系统控制中，特别是流量的線性控制及消-除系统的气蚀和震动现象方面，没有一种控制阀门能很好地解决这些问题。本公司采用美國HARTMAN制造技(jì )术所生产的固定锥型控制阀（HARTMAN FIXED CONE VALVES），其先进的结构设计、良好的線性流量特性、理想的气蚀和震动消-除效果，立即获得了國内各设计研究院及客户的好评。若配以适当的先导阀及控制管路，该阀可以作為减压阀、泄压/持压阀、流量控制阀等多种控制阀门使用.用于水库、大坝、水利工程等管道系统中，对于流量实现線性控制、消-除系统的气蚀和震动现象、高压消能、防洪泄洪工程，有独特功用。

ZXF型固定锥形阀分类:
1. 按阀门使用场合的不同，可分為二种：
● 开放型(KFCD型)－主要应用在管線的未端，作為泄压/持压阀、排放控制 阀等使用。
● 管中型(KFCL型)－主要应用在管線中部，作為减压阀、流量控制阀等使用，或代替闸阀、蝶阀进行管道的切断控制。

2. 按阀门操作方式的不同，可分為四种：
● 手动操作式
● 液动操作式
● 气动操作式
● 電动操作式1)概述

安装在压力管道出口处、具有锥形出流段的阀门称為锥形阀。

锥形阀通常作為水轮发電机组自由排放的旁通阀，或用于连续排放及流量控制。由于采用了倒置锥形柱塞阀芯而得名，简称锥形阀，又因其具有优异的消能效果，故又称消能阀。因常用于农田灌溉，又称為灌溉阀。锥形阀除了在流道终端设置有锥形阀芯之 外，所有运动部件全部设置在阀门的过流通道外部， 使得阀體内部流道通常顺滑，流量大而压降损耗少， 其在整个工作范围内不会产生汽蚀及振动，在小流量时仍具有良好的流量控制效果。

(2)分类

锥形阀有两种结构形式，排放型和管中型。

①排放型锥形阀（图23-62)由一个固定的锥體（由6片经过特殊设计的筋板支撑）和一个可移动的不锈钢套管组成。流量的控制通过不锈钢套管前后移动来实现，套管和锥體之间设有两层密封（主密封為金属密封，次密封為橡胶软密封，实现零泄漏）。

排放型锥形阀工作时，水流以宽广的锥形角度扩散，由于水流和空气大面积的摩擦产生雾化（类似雨伞的效应），达到极佳的消能效果，使出口水流不直接冲击地面（或水面）。

如果现场情况要求抑制水流的冲击范围，可加装导流罩（此时為防止出流水回流需加装两条补气管）， 以此起到控制水流冲击范围的作用。

排放型锥形阀论模型测试和现场安装整阀实测，在运行期间均无明显的振动。在承压承流范围内，均能保证无汽蚀现象的产生。出水水流只会在出口部件边缘断裂，不会产生局部气泡导致阀體振动。 阀门在运行行程中，无论是否安装导流罩，其排放系 数和阀门开度均呈線性比例关系。

排放型锥形阀具有下列优点：

a.    水力条件好，具有较其他阀门低的流阻系数， 彡=0. 75?0. 83或更低。

b.    结构简单，重量轻，所有传动部件均设置在阀體之外，一目了然，便于维护检修。

c.    启闭力小，操作轻便，可适用于无電源的中小形水利工程场所，可设置電、气、液动操作启闭机构，轻松实现遥控或无人值守自动运行。

d.    泄流时喷出水舌為喇叭状，空中扩散掺气， 消能效果好，简单消能池或不用做消能措施，如设置為淹没式出流，则水下的消能亦很简单。

e.    流體通过内部6条导流翼进行均匀分割，不会产生漩涡和振动。

f.    其阀门的启闭或流量控制则由外部套管的上 下移动来带动锥形阀芯的动作实现控制，套筒与阀體之间通过导向环和0形圈实现导向和密封，使阀的 流量系数与阀开度具备一定的比例关系。

g.    针对不同状况和压力的流體介质，可以设置金属硬密封和氟塑料软密封。采用高强度合金不锈钢耐磨阀座设计的复合密封结构兼具金属对金属硬密封 和软密封的特性。

h.    可限制发散角度，使流體分解為稀薄喷淋形态或环状对流达到冲击抵消的目的，同时适应不同现场的需求。

i.    根据阀门水平線与中轴線的夹角大小，以180°水平安装zui為常见，此外采用的方式有45°， 60°, 90°。

排放型锥形阀的布置与枢纽建筑物有密切关系， 如布置不妥，将因射流引起对建筑物的冲刷或形成的雾气给電站的运行带来麻烦，以及放水时引起的显著振动，因此，布置形式必须慎重考虑，建议根据地貌和实际情况，主要从出口方式、安装方式和发散方式三个方面入手，合理安排锥形阀的布置。

a.    出口方式的选择。淹没式——适合水头较低的沟渠等灌溉或饮用水系统，出口四周都為宽阔平坦，以沙石地形為主。喷射式——适合水头较高、陡峭山體场合。

b.    安装方式的选择。水平安装——适合于消能池较薄弱、但场地宽广、周围无建筑物。垂直安装——适合场地狭小或近距离建筑物较多。可选角度安装——介于水平安装与垂直安装之间。

c.    发散形式选择。自由发散型在空气中自由发散，根据水头大小形成不同范围的发散區域。限制发散型——利用导流罩有效控制锥形阀的出口发散程度，用于水头高，出口狭小，涉及建筑物或其他设施等；用户应根据设计消能池或泄洪渠的具體尺寸选择合适的导流罩。

②管中型固定锥形阀图23-63為管中型固定锥形阀的结构图。管中型锥形阀主要由阀體、喷管、 套筒闸、锥體、浮动阀座、速度导流器、能量导流器 (按需要配备）、驱动机构等组成。

管中型固定锥形阀特点如下：

a.    具有开启度-流量系数的線性特性；

b.    汽蚀能有效控制，固定锥形阀座后端独特的锥形，使汽蚀发生的部位不在喷管的管壁上，阀门后端的速度和能量导流器，使汽蚀區域与阀體金属壁分开，气泡在阀體内破裂，而非在阀體金属壁破裂，阀门免遭汽蚀破坏；

c.    振动小，当阀门开启度小于10%，也不会振动；

d.    浮动阀座及金属密封设计，保证了密封效果， 延長了阀门的使用寿命；

e.    低流阻损失，可再较低压差下，满足流量控制的要求；

f.    驱动机构位于阀體外部，操作力矩小，维护容易；

g.    阀门抗阻塞能力强。

二、ZXF型固定锥形阀产品特点

1、水力条件好，具有较高的流量系数u=0.73~0.83。

2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。

3、泄流时喷出水舌為喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置為淹没式出流，侧水下的消能也很简单。

四、使用与维护

锥形阀的布置与周围建筑物有密切关系，如布置不当时，因射流引起对建筑物的冲刷或形成的雾气对電站的运行带来麻烦，以及放水时引起的显著震动，因此布置形式必须慎重考虑。

锥形阀经一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的油缸、液压站进行定期检查和油加，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。

五、ZXF型固定锥形阀主要性能规范

  電动锥形阀大致可以分為埋设管、锥形阀體、套筒、蜗轮减速螺杆机、拉杆及平衡梁等几个部份。其结构分為外套筒形式和内套形式，外套筒形式即阀體固定、利用蜗轮减速螺杆机启闭活动的外套筒，达到阀體的启闭。
1.水力条件好，具有较其它阀门高的流量系数u=0.75～0.83或更高；
2.结构简单，重量轻；
3.启闭力小，人力操作轻便，适用于无電源的中小型水利工程场所，必要时用户可在蜗轮减速箱另一侧增设電动机连接，变成電动操作启闭机构；
4.泄流时喷出水舌為喇叭状，空中扩散掺气，消能效果好，一般都不用做消能措施，如设置為淹没式出流，则水下之消能亦甚简单；
5.设备布置紧凑，操作灵活，运行管理方便、可靠。
  電动锥形阀布置：
  電动锥形阀的布置与枢纽建筑物有密切关系,如布置不妥,将因射流引起对建筑物之冲刷或形成的雾气对電站的运行带来麻烦,以及放水时引起的显著震动,因此,布置形式必须慎重考虑。
 锥形阀维护  锥形阀经一段较長的时间运转后,应对锥形阀进行清扫、去锈、油漆,保证本阀处于正常运转。

ZXF型固定锥形阀主要性能

ZXF型固定锥形阀主要外形及连接尺寸表

注：本阀可按用户要求设计制造

ZXF型固定锥形阀管中型固定锥形阀抗汽蚀机理如图23-64所示。 当水流经过阀座与套筒闸进入气泡形成區时，由于水流速较快，压力较低，水形成微小气泡，气泡不断地融合形成较大的气泡，气泡随水流进入能量导流器前的爆炸區时，水流速急剧变换，且能量导流器的阻力 作用使压力升髙、气泡破裂，含较少气泡的水大部分流经导流器进入下游管道，避免汽蚀对下游管道的破坏。较小部分水流回流至速度导流器外围，被气泡形成區的低压水流，通过速度导流器的小孔吸人导流器内部，形成保护速度导流器表面环状水流，同时保护阀體免受汽蚀破坏。的详细信息
产品特点
1、水力条件好，具有较高的流量系数u=0.73~0.83。
2、结构简单，重量轻；布置紧凑，操作灵活，维护方便、运行可靠、启闭力小。
3、泄流时喷出水舌為喇叭状，空中扩散掺气、消能效果好，一般都不用做消能措施，如设置為淹没式出流，侧水下的消能也很简单。
使用与维护
锥形阀的布置与周围建筑物有密切关系，如布置不当时，因射流引起对建筑物的冲刷或形成的雾气对電站的运行带来麻烦，以及放水时引起的显著震动，因此布置形式必须慎重考虑。
锥形阀经一段时间运转后，应对锥形阀进行定期清扫、去锈、油漆，应对锥形阀的油缸、液压站进行定期检查和油加，定期检查和更换密封圈及止水橡胶，保证阀门处于正常运转。

ZXF型固定锥形阀使用说明

1、用户在安装锥形阀前必须校对阀门型号、连接尺寸及注意介质流向，保证与阀门要求一致性。
2、用户在安装锥形阀时，必须预留锥形阀驱动的必要空间。
3、驱动装置的接線须按線路图进行。（详见電动装置说明书）
4、锥形阀必须定期保养，不得随意碰撞及挤压，以免影响密封。
5、有导流罩的要在其下方加支撑，以防导流罩下垂影响阀门密封。
锥形阀选購须知
1、用户选購时，必须注明锥形阀公称通径、压力及阀门连接所需标准，未注明时，以说明书尺寸给予制造。
2、所需锥形阀如有特殊要求，必须注明特殊尺寸、特殊材质等各项参数，未注明时，以企业规定材质给予制造。
3、锥形阀驱动装置无特别说明，以本厂规定给予配置。
4、用户提供锥形阀使用介质、温度、压力、现场环境等，本厂则以给予选型外型
ZXF型固定锥形阀附１、锥形阀的安装尺寸图
2、锥形阀的主要外型结构图
3、電气原理请详见说明书
