水锤消除器9000型活塞式水锤吸纳器不锈钢水锤消除器工作原理

水锤消除器SG9000活塞式水锤吸纳器/不锈钢水锤消除器YQ-9000活塞式水锤吸纳器/不锈钢水锤吸纳器/水锤防止器/活塞式水锤消除器是一种用于消除管線中因多种原因造成的水锤冲击波，保护管道及设备不受破坏的装置。水锤消除器适用于工矿、企业、高层建筑、電站等各类给排水系统中，利用活塞上腔室中空气的胀缩，使突发的冲击波得到缓冲而缓解了力度，zui大程度地避免因巨大的水锤冲力造成的设备损坏。该水锤吸纳器装置结构简单、选材精良、使用寿命長。能在无需阻止流體流动的情况下，有效地消除各类流體在传输系统可能产生的水外锤和浪涌发生的不规则水击波震荡，从而达到消除具有破坏性的冲击波，起到保护之目的。

水锤消除器9000型活塞式水锤吸纳器不锈钢水锤消除器工作原理：

ZYA-9000-16/25P活塞式水锤消除器的内部有一密闭的容气腔，下端為一活塞，当冲击波传入水锤消除器时，水击波作用于活塞上，活塞将往容气腔方向运动。活塞运动的行程与容气腔内的气體压力、水击波大小有关，活塞在一定压力的气體和不规则水击双重作用下，做上下运动，形成一个动态的平衡，这样就有效地消除了不规则的水击波震荡。

安装与维护及注意事项：

DN15～50為螺纹连接，用标准三通垂直装于管道，用于支管系统消除管道不规则水击波和噪声。　

DN50～300為法兰连接，用标准三通外接。

SG9000～16/25P活塞式水锤消除器应尽量安装在水击源附近，其安装应便于水击波无阻碍地通向消除器。

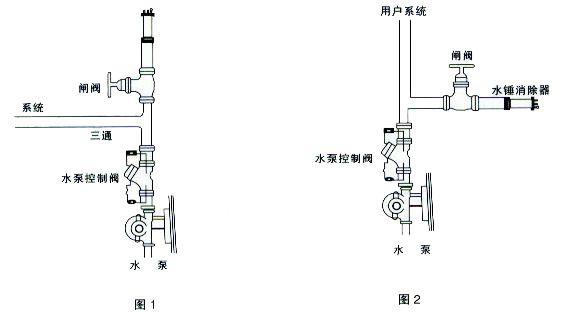

安装示意图：

注意事项：

1、阀體上的压力表，安装前显示阀體气室压力，安装后显示管道压力。

2、安装前请确认，水锤消除器气室压力不得高于管道压力

3、当扬程50m以上，压力5Kgf/cm2以上时，建议長道管下方及逆止阀止阀上方转角处各安装一只水锤消器。

4、為考虑维修，建议保留10cm阀體与墙面间隙，方便维修动作。

5、若管道内水压力较低，或水锤消除器气室压力较低，皆可帖水锤消除器上方注气栓加入气压或释放压。

6、水锤消除器气室压力，维持于管道压力50%~70%时水锤消除器效果zui理想。

7、二次侧為开放压力场合，例定水位阀，卫浴器具，水龙头等注气1-1.3Kgf/cm2较适合。
